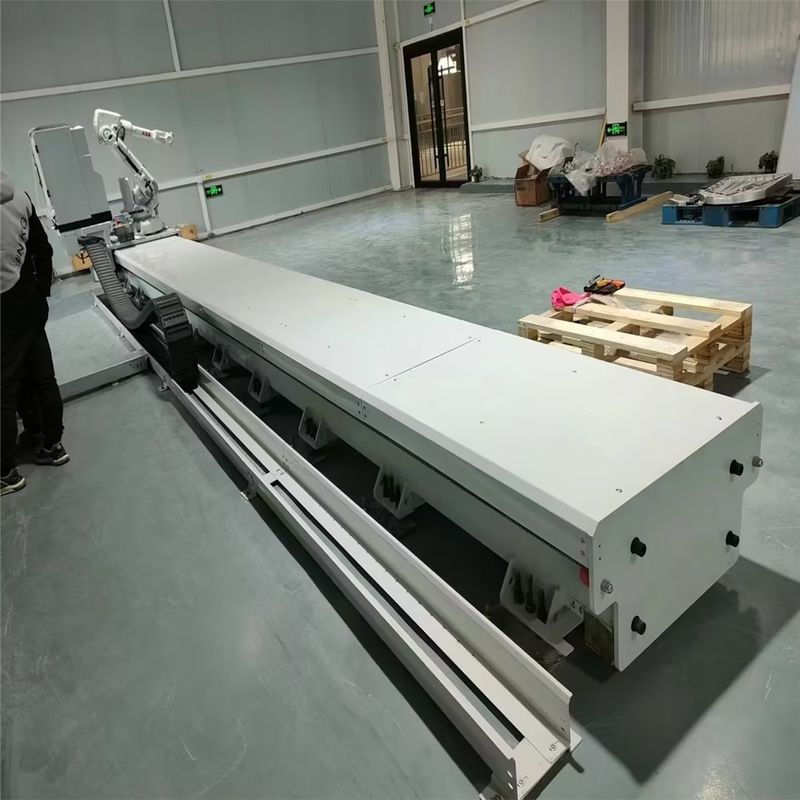

Γραμμική τροχιά 7η για συγκόλληση βαφής και γενική εφαρμογή κινούμενου ρομπότ
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Αναφορά δεδομένων απαίτησης εισαγωγής
Περιγραφή τεχνικής παραμέτρου
1. Αποτελεσματικό μήκος διαδρομής:
2. Γενικό μοντέλο ρομπότ συγκόλλησης, ζωγραφικής:
3. Πόσα ρομπότ στη ράγα;, υπάρχει άλλος εξοπλισμός στο ρυθμιστικό της ράγας, αν ναι, περιγράψτε.
4. Ταχύτητα κίνησης: (κανονικά: 0,5 m/s)
5. Ακρίβεια επαναληψιμότητας: (Τυπική: ±0,05mm/10m)
6.Τόπος εγκατάστασης:
7. Υπάρχει κάποια απαίτηση μάρκας για εξαρτήματα πυρήνα, όπως το Hiwin της ράγας οδήγησης.
8. Σύρετε τη θέση εγκατάστασης της αλυσίδας (διαλέξτε μία): μέση της ράγας οδήγησης/πλευρά της ράγας οδήγησης
9. Οριζόντιο ύψος του άνω επιπέδου της συρόμενης πλατφόρμας (Κανονικά: 350mm-470mm)
10.Απαίτηση άλλων . αν είναι δυνατόν καλύτερα με ένα σχέδιο ή τρισδιάστατη εισαγωγή δεδομένων. ή προτείνουμε ένα 3D για έγκριση.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Εισαγωγή γραμμικής τροχιάς
Ο έβδομος άξονας των ρομπότ, επίσης γνωστός ως γραμμική τροχιά ρομπότ, επίγεια σιδηροτροχιά, σιδηροτροχιά οδηγού ρομπότ ή μηχανισμός βάδισης ρομπότ, χρησιμοποιείται κυρίως για την επέκταση του πεδίου των λειτουργιών του ρομπότ. Με τη σταδιακή αύξηση του κόστους εργασίας, τα αυτοματοποιημένα εργοστάσια έχουν γίνει ένα καυτό θέμα σε διάφορες βιομηχανίες και η χρήση βιομηχανικών ρομπότ έχει επίσης γίνει τάση. Ορισμένα κέντρα κατεργασίας έχουν μεγαλύτερους κύκλους επεξεργασίας και η διαχείριση ενός σταθμού εργασίας με ένα ρομπότ είναι δαπανηρή και σπατάλη πόρων. Η χρήση ενός έβδομου άξονα και χειριστή ζευκτών όχι μόνο μπορεί να μειώσει τις επενδύσεις, αλλά και να κάνει τις λειτουργίες ρομπότ πιο ευέλικτες. Τα τελευταία χρόνια, τα ρομπότ και οι άξονες βάδισης έχουν χρησιμοποιηθεί ευρέως στους τομείς της φόρτωσης και εκφόρτωσης εργαλειομηχανών, της συγκόλλησης, του ψεκασμού, της στίλβωσης και της στίλβωσης, ειδικά σε ορισμένες εφαρμογές χειρισμού και στοίβαξης όπου τα ρομπότ που περπατούν δεν μπορούν καν να τα αντικαταστήσουν
φέρον σύστημα
Πλαίσιο τροχιάς: χωρίζεται σε συγκολλημένη δομή, χυτή δομή και δομή σιδηροτροχιάς
Πλάκα φόρτωσης: συμπεριλαμβανομένης της βάσης ρομπότ, της πλάκας σύνδεσης, του μπλοκ σύνδεσης του ολισθητήρα, της πλάκας κινητήρα
Γραμμική ράγα οδηγού και ολισθητήρα: στάνταρ με Taiwan Shangyin, προαιρετικά με Yintai, TH K, οικιακό κ.λπ.
Μηχανισμός θεμελίωσης: περιλαμβάνει πλάκα θεμελίωσης και βίδα θεμελίωσης (ρυθμιζόμενη 40 mm)
Σύστημα κίνησης
Σερβοκινητήρες: αγοράζονται κυρίως για πελάτες, η εταιρεία μας βοηθά στην επιλογή
Κιβώτιο ταχυτήτων: Ο τύπος είναι πλανητικός ελικοειδής, εξοπλισμένος με ιαπωνικό Shinbo στάνταρ, με επιλογές όπως Tamagawa, Motori και επιλογές εγχώριας παραγωγής
Εξοπλισμός και σχάρα: Taiwan YYC, APEX, LEAN, BORCH κ.λπ. διαθέσιμα για επιλογή
Σύστημα προστασίας
Κάλυμμα οδηγού ράγας: χωρίζεται σε κάλυμμα από λαμαρίνα, κάλυμμα πλάκας από χάλυβα λουλουδιών και κάλυμμα καλύμματος οργάνων
Προστασία ορίων. Αισθητήρες (διακόπτες προσέγγισης), μηχανική αντισύγκρουση
Προστασία λίπανσης: περιλαμβάνει αντλία λαδιού, διανομέα λαδιού, σωλήνα λαδιού, ακροφύσιο λαδιού, δόντια από τσόχα
Συγκρότημα αλυσίδας έλξης: συμπεριλαμβανομένης της αλυσίδας έλξης, του βραχίονα αλυσίδας έλξης, της αυλάκωσης της αλυσίδας έλξης, του κυλίνδρου της αλυσίδας έλξης
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Χυτοσίδηρος πίστα εδάφους II
Συνολικό πλάτος: 1340mm; Πλάτος επιφάνειας: 1000mm; Το ύψος της επιφάνειας εγκατάστασης του ρομπότ από το έδαφος είναι 450mm-490mm. Μονό μήκος: 3m, 4m, (οποιοδήποτε μάτισμα ολόκληρου του μέτρου πάνω από 3 μέτρα, εκτός από 5 μέτρα) Κατάλληλο για διάφορους τύπους ρομπότ συνολικού βάρους 1000KG -5000KG
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Στίβος εδάφους από χυτοσίδηρο III
Συνολικό πλάτος: 1440mm; Πλάτος επιφάνειας 1100mm; Ύψος σιδηροτροχιάς εδάφους 529mm (± 15mm), μονό μήκος: 3m, 4m, (οποιοδήποτε μάτισμα ολόκληρου του μέτρου πάνω από 3 μέτρα, εκτός από τα 5 μέτρα) Κατάλληλο για διάφορους τύπους ρομπότ με συνολικό βάρος από 3000KG έως 10000KG
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Τυπική γραμμική διαδρομή (μαζική παραγωγή)
Συνολικό πλάτος: 740 mm, πλάτος επιφάνειας: 500 mm; Το ύψος της επιφάνειας εγκατάστασης: 360mm, ± 20mm. Ονομαστικό φορτίο 500KG, ονομαστική ταχύτητα 600mm/s
Μήκος μονής τομής: 3m, 4m, 5m, 6m (μπορεί να συνδεθεί αυθαίρετα)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Επιλέξτε το κατάλληλο μέγεθος ανάλογα με το μέγεθος του ρομπότ. Το μήκος και το ύψος του rack t μπορούν να προσαρμοστούν και το μεγαλύτερο μονό τμήμα μπορεί να κατασκευαστεί έως και 8 μέτρα
Οι παραπάνω τέσσερις τύποι είναι συνήθως χρησιμοποιούμενα μεγέθη
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Με βάση τις πραγματικές ανάγκες, ο επίγειος σιδηρόδρομος μπορεί να μεταφέρει ένα ή περισσότερα ρομπότ
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Όταν υπάρχει απαίτηση για το ύψος της επιφάνειας εγκατάστασης του ρομπότ πάνω από το έδαφος,
η βάση του ρομπότ μπορεί να ανυψωθεί ή το κομμάτι μπορεί να ανυψωθεί συνολικά με βάση τεχνικές παραμέτρους
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Τα ντουλάπια ελέγχου και ο άλλος εξοπλισμός μπορούν να κινούνται μαζί με ρομπότ σύμφωνα με τις πραγματικές ανάγκες
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Ανάλογα με τη θέση του τροφοδοτικού, μπορεί να επιλεγεί η μεσαία ή πλευρική πρίζα και το μέγεθος της εσωτερικής διαμέτρου της αλυσίδας έλξης καθορίζεται από τον αριθμό και το μέγεθος των καλωδίων
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Επιλέξτε την κατεύθυνση εγκατάστασης του ρομπότ σύμφωνα με τις απαιτήσεις του έργου
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Γραμμική τροχιά συγκόλλησης (με την αλυσίδα έλξης στο κέντρο)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Γραμμική τροχιά συγκόλλησης (με πλευρά αλυσίδας έλξης)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Γραμμική τροχιά συγκόλλησης (πλήρως κλειστή δομή)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Ουρανό κομμάτι
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Διαξονικό ζευκτό
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Δασος πολλαπλών αξόνων
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
Διαδικασία εγκατάστασης ή θέσης σε λειτουργία
1.Σύντομη εισαγωγή
1.1 Οδηγίες λειτουργίας και εφαρμογής εξοπλισμού πίστας
(1) Λειτουργία εξοπλισμού
Ο εξοπλισμός έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα διεθνή πρότυπα ISO ή τα εθνικά πρότυπα GB/T. Είναι ένα πλήρες σετ εξοπλισμού για την πορεία του ρομπότ, το οποίο φέρει την αντίστοιχη διαμόρφωση ρομπότ, ώστε να μπορεί να κινηθεί
με ακρίβεια και αξιοπιστία στην οριζόντια γραμμή και επεκτείνετε την περιοχή του ρομπότ. Η κύρια διαμόρφωση περιλαμβάνει βραχίονα οδηγού, οδηγό και ολισθητήρα, ράφι και πινιόν, μειωτήρα ακριβείας, σύστημα αυτόματης λίπανσης, αλυσίδα ρυμούλκησης, σύστημα σήματος ορίου και προέλευσης.
(2) Πεδία Εφαρμογής
Μέγιστη θερμοκρασία στο φυτό: 50°C.
Ελάχιστη θερμοκρασία στο φυτό: 5°C.
Υγρασία στο συνεργείο: 55-90%, χωρίς παγετό.
Δομή εγκατάστασης: δάπεδο κατασκευής από οπλισμένο σκυρόδεμα.
Φέρουσα ικανότητα δαπέδου εργοστασίου: 2 τόνοι/τετραγωνικό μέτρο Πάχος σκυροδέματος: μεγαλύτερο από 250 mm
2.Οδηγίες εγκατάστασης εξοπλισμού πίστας
2.1 Διαδικασία εγκατάστασης
2.1.1 Το κύριο πλαίσιο της ράγας εδάφους τοποθετείται στην καθορισμένη θέση και τα πόδια στήριξης ρυθμίζονται για να ρυθμίζουν το επίπεδο και την ευθύτητα του πλαισίου.
2.1.2 Τοποθετήστε τις ράγες και το ράφι οδηγών (προεγκατεστημένες στο εργοστάσιο, λόγω των αναγκών αποστολής για αποσυναρμολόγηση, συσκευασία και μεταφορά των ράφια οδηγών και του σώματος του ραφιού πριν φύγετε από το εργοστάσιο), σφίξτε τις βίδες και κάντε επαναλαμβανόμενες διορθώσεις του μετρητή.
2.1.3 Τοποθετήστε τις βίδες επέκτασης για να στερεώσετε τη θέση της ράγας εδάφους.
2.1.4 Εκτελέστε μέτρηση του μετρητή για να επιβεβαιώσετε την ευθύτητα και τον παραλληλισμό της ράβδου οδήγησης, και επανειλημμένα επιβεβαιώστε και ελέγξτε τους δείκτες και τις παραμέτρους που θα ελεγχθούν.
2.1.5 Ελέγξτε τη διαμόρφωση σιδηροτροχιών εδάφους: κινητήρας μετάδοσης κίνησης, μειωτήρας, σύστημα παροχής λαδιού, αλυσίδα έλξης, μειωτήρας, αισθητήρας, μπλοκ κατά της σύγκρουσης κ.λπ.
2.1.6 Εγκαταστήστε τη ολίσθηση ρομπότ, οδηγήστε ανεξάρτητα τη ράγα εδάφους, πραγματοποιήστε δοκιμαστική λειτουργία χωρίς φορτίο, ελέγξτε και ελέγξτε τις σχετικές παραμέτρους, όπως επαναλαμβανόμενη ακρίβεια τοποθέτησης κ.λπ.
2.1.7 Εγκατάσταση και ανίχνευση γραναζιών: Το κενό πλέγματος μεταξύ της σχάρας και του πινιόν είναι εντός 15-25 καλωδίων. Η μέθοδος ανίχνευσης είναι η σύνθλιψη του σύρματος βολφραμίου μεταξύ του
ράφι και το γρανάζι και ελέγξτε το ίχνος του σύρματος βολφραμίου.
2.1.8 Εγκαταστήστε το ρομπότ στη θέση της ολισθαίνουσας πλατφόρμας, πραγματοποιήστε δοκιμαστική λειτουργία φορτίου, ελέγξτε και δοκιμάστε ξανά τις σχετικές παραμέτρους, όπως επαναλαμβανόμενη ακρίβεια τοποθέτησης κ.λπ.
2.1.9 Το σύστημα ελέγχου επίγειας σιδηροτροχιάς θα αποσφαλμάτωση από κοινού με το σύστημα ρομπότ και το συνολικό σύστημα ελέγχου της γραμμής παραγωγής και οι ελλείψεις θα πρέπει να
βελτιστοποιήθηκε και βελτιώθηκε σε συντονισμό με το συνολικό σύστημα ελέγχου της γραμμής παραγωγής για την επίτευξη των απαιτήσεων των πελατών.
2.2 Σημειώσεις εγκατάστασης.
Το επίπεδο εγκατάστασης του εξοπλισμού μπορεί να έχει κλίση, μαλακό ή ακανόνιστο, παρακαλώ στον εξοπλισμό
θέση εγκατάστασης γύρω κρατήστε τον κατάλληλο χώρο, έτσι ώστε μετά την επισκευή, ελέγξτε την εργασία για το σπίτι, προκειμένου να διασφαλιστεί η σταθερότητα του εξοπλισμού και η διάρκεια ζωής, μην εγκαθιστάτε τον εξοπλισμό στη ζέστη και το φως του ήλιου, ρυθμίστε την εγκατάσταση, βεβαιωθείτε ότι η ομαλή λειτουργία επίπεδο, διαφορετικά η εργασία θα προκαλέσει κραδασμούς και ζημιά στον εξοπλισμό.
2.3 Μέτρηση παραλληλισμού και ευθύγραμμης ράγας οδηγού (εργαλείο μέτρησης: όργανο ισοπέδωσης)
2.3.1 Τοποθέτηση τρίποδου
Θα πρέπει να χρησιμοποιείται ένα ταιριαστό τρίποδο αλουμινίου τύπου E ή τρίποδο αλουμινίου με πλατύ πλαίσιο ή τρίποδο αλουμινίου με σφαιρική κεφαλή
2.3.1.1Εκτείνετε τα τρία πόδια του τρίποδου σε κατάλληλο μήκος και σφίξτε το παξιμάδι στερέωσης στη μέση του ποδιού.
2.3.1.2Σφίξτε το εξάγωνο παξιμάδι στην κεφαλή του τριπόδου, ώστε το πόδι του τρίποδου να μην είναι πολύ χαλαρό. Τοποθετήστε το τρίποδο σε ένα δεδομένο σημείο και απλώστε το τρίποδο έτσι ώστε η απόσταση μεταξύ των ποδιών να είναι περίπου ένα μέτρο ή η γωνία του τρίποδου μπορεί να εξασφαλίσει τη σταθερότητά του. Στερεώστε πρώτα το ένα πόδι και μετά μετακινήστε τα άλλα δύο πόδια για να κάνετε το επίπεδο κατά προσέγγιση
επίπεδο. Εάν είναι απαραίτητο, το μήκος του ποδιού του τρίποδου μπορεί να επεκταθεί εκ νέου.
2.3.1.3Περάστε το πόδι του τρίποδου στο έδαφος για να το στερεώσετε στο έδαφος. Συνδέστε το όργανο στην κεφαλή του τριπόδου
2.3.2. Αφαιρέστε προσεκτικά το όργανο από τη θήκη του οργάνου και τοποθετήστε το στην κεφαλή του τριπόδου
2.3.2.1Ευθυγραμμίστε την κεντρική βίδα του τρίποδου στο κέντρο της βάσης του οργάνου και σφίξτε την κεντρική βίδα στο τρίποδο μέχρι να στερεωθεί το όργανο στις τρεις κεφαλές.
2.3.2.2Εάν είναι απαραίτητο να χρησιμοποιήσετε μια επίπεδη πλάκα για να καθορίσετε μια γωνία ή να ορίσετε μια γραμμή, το όργανο πρέπει να κεντραριστεί με ακρίβεια με μια μπάλα πτώσης.
2.3.2.3Τρεις έλικες ποδιών χρησιμοποιούνται για να κεντράρουν τη φυσαλίδα του κυκλικού ισοπεδωτή, δηλαδή για να ισοπεδώσουν το όργανο. Εάν χρησιμοποιείται τρίποδο με κεφαλή μπάλας, η κεντρική βίδα του τριπόδου
πρέπει πρώτα να απελευθερωθεί απαλά και, στη συνέχεια, το όργανο θα πρέπει να περιστραφεί γύρω από την κορυφή της κεφαλής του τριπόδου για να κεντράρει τη φυσαλίδα του κυκλικού ισοπεδωτή. Όταν η φούσκα είναι
στον δακτύλιο, το σταθερό παξιμάδι του τριπόδου μπορεί να σφίξει.
2.3.3 Τοποθέτηση του οργάνου σε ένα δεδομένο σημείο (κεντράρισμα) Όταν το όργανο χρησιμοποιείται για μέτρηση γωνίας ή προσδιορισμού γραμμής, το όργανο πρέπει να τοποθετηθεί με ακρίβεια σε ένα δεδομένο σημείο με μια μπάλα πτώσης.
2.3.3.1Κρεμάστε το κρεμαστό σφαιρικό άγκιστρο στο κρεμαστό πλαίσιο μπάλας της κεντρικής σπείρας του τριπόδου.
2.3.3.2Στη συνέχεια, κρεμάστε την κάθετη γραμμή μπάλας στην κάθετη μπάλα και προσαρμόστε το μήκος της γραμμής με μια συρόμενη συσκευή για να κάνετε την κάθετη μπάλα σε κατάλληλο ύψος.
2.3.3.3Εάν το όργανο δεν είναι ευθυγραμμισμένο με ένα δεδομένο σημείο, το όργανο μπορεί να είναι
μετακινήθηκε σε εκείνο το σημείο χωρίς να αλλάξει η σχέση μεταξύ των ποδιών του τρίποδου και του κεφαλιού. Πρώτα απ 'όλα, το τρίποδο τοποθετείται χονδρικά σε ένα δεδομένο σημείο, έτσι ώστε η μπάλα να πέσει
αποκλίνει από το σημείο μέσα στο LCM, και τα δύο σκέλη του τρίποδου συγκρατούνται και
ρυθμισμένο σε σχέση με το τρίτο πόδι, έτσι ώστε η κεφαλή του τριπόδου να είναι οριζόντια και ψηλή,
και τα πόδια είναι σωστά ανοιχτά για να αγγίξουν το έδαφος.
2.3.3.4Τέλος, βάλτε κάθε πόδι στο έδαφος ενώ παρατηρείτε το drop ball και την κεφαλή του rack.
2.3.3.5Χαλαρώστε ελαφρά την κεντρική βίδα του τρίποδου, μετακινήστε απαλά το όργανο στην κεφαλή του τριπόδου, έτσι ώστε η μπάλα να είναι ακριβώς ευθυγραμμισμένη με το δεδομένο σημείο και
στη συνέχεια σφίξτε την κεντρική βίδα του τρίποδου. Το όργανο ισοπέδωσης περιστρέφει τα δύο
οι έλικες του ποδιού πιο μακριά από τον κυκλικό ισοπεδωτή, έτσι ώστε η κυκλική φυσαλίδα ισοπέδωσης να βρίσκεται σε μια κάθετη γραμμή στο κέντρο των δύο ελίκων του ποδιού. Στη συνέχεια, περιστρέψτε τη σπείρα του τρίτου ποδιού έτσι ώστε η φούσκα να είναι κεντραρισμένη. Εάν η φυσαλίδα εξακολουθεί να μην είναι αυστηρά κεντραρισμένη, επαναλάβετε την παραπάνω λειτουργία από την αρχή.
Σημείωση: Μην αγγίζετε το τηλεσκόπιο κατά την οριζοντίωση.
2.3.4. Ρύθμιση προσοφθάλμιου φακού Το προσοφθάλμιο του τηλεσκοπίου πρέπει να ρυθμιστεί σύμφωνα με την όραση του χειριστή πριν από τη λειτουργία μέτρησης
2.3.4.1Όταν ο δακτύλιος ρύθμισης του προσοφθάλμιου φακού περιστρέφεται αριστερόστροφα, το σταυρό καλώδιο μπορεί να θολώσει.
2.3.4.2Περιστρέψτε αργά τον δακτύλιο του προσοφθάλμιου φακού δεξιόστροφα μέχρι να είναι καθαρά ορατό το σταυρό σύρμα. Ευθυγράμμιση και εστίαση.
2.3.4.3Ευθυγραμμίστε το τηλεσκόπιο με τον χάρακα, παρατηρήστε το χονδρό εύρος στη λαβή και ευθυγραμμίστε την κορυφή του τριγώνου με τον χάρακα (όπως φαίνεται στην εικόνα)
2.3.4.4Περιστρέψτε τη βίδα εστίασης προς οποιαδήποτε κατεύθυνση μέχρι να φαίνεται καθαρά ο χάρακας.
2.3.4.5Ακριβής ευθυγράμμιση χάρακα με οριζόντια έλικα, ανατρέξτε στην ενότητα "Εστίαση και ευθυγράμμιση του χάρακα" για λεπτομέρειες
Σημείωση: Μόλις το επίπεδο εστιαστεί και στοχεύσει στον χάρακα, μπορείτε να μετακινήσετε τα μάτια σας
αριστερά και δεξιά κατά την παρατήρηση μέσω του τηλεσκοπίου. Κατ 'αρχήν, δεν θα υπάρχει απόκλιση μεταξύ του εγκάρσιου σύρματος και του χάρακα αυτή τη στιγμή. Εάν υπάρχει απόκλιση
(διαφορά), θα πρέπει να εστιάσετε προσεκτικά το όργανο ή να ρυθμίσετε τον προσοφθάλμιο φακό για να εξαλείψετε το σφάλμα εστίασης.
Φόρμα εγγραφής:
3.Οδηγίες λειτουργίας εξοπλισμού πίστας
3.1 Έλεγχος της Συσκευής πριν από τη χρήση
Πριν μπείτε στη θέση, πρέπει να είστε πλήρως ντυμένοι σύμφωνα με την υπάρχουσα εργασία
ασφαλιστικά πρότυπα. Πριν από τη λειτουργία, ελέγξτε προσεκτικά εάν το μηχανικό
το τμήμα σύνδεσης του εξοπλισμού και η σύνδεση του αγωγού είναι αξιόπιστο, εάν το τμήμα λειτουργίας του ηλεκτρικού εξοπλισμού είναι ασφαλές και αξιόπιστο, εάν το τμήμα λίπανσης του λαδιού είναι επαρκές, εάν ο αγωγός μετάδοσης είναι άθικτος, μετά την
η επιθεώρηση μπορεί να ενεργοποιηθεί, να διατηρείται ο εξοπλισμός καθαρός και υγιεινός ανά πάσα στιγμή, να απαγορεύεται αυστηρά το νερό, το διάλυμα, τα υπολείμματα κ.λπ.
3.2 Προφυλάξεις κατά τη λειτουργία
Ο χειριστής πρέπει να ελέγξει προσεκτικά τη φόρμα εγγραφής βάρδιας πριν ξεκινήσει το μηχάνημα για να κατανοήσει την κατάσταση επεξεργασίας του χρόνου εργασίας. Η κανονική παραγωγή
διαδικασία δεν μπορεί να εγκαταλείψει τον εξοπλισμό για να αποτρέψει τον εξοπλισμό από το να έχει
επείγον. Κατά τη διαδικασία επεξεργασίας, εάν η επεξεργασία πρέπει να ανασταλεί για να αποχωρήσει από τη θέση, η διαδικασία πρέπει να ολοκληρωθεί για να μπορέσει να ανασταλεί.
Ή να αναστείλετε την επαναφορά για να λάβετε επεξεργασία προγράμματος, για πρώτη φορά πρέπει να ελέγξετε την κατάσταση όλων των προϊόντων, αυστηρά σύμφωνα με την ενότητα πρώτης παραγγελίας, χαμηλό εύρος, σύμφωνα με το δαχτυλίδι μετά την εκκίνηση, ελέγξτε τις τιμές συντεταγμένων πιο κινητή και πραγματική απόσταση ασφαλείας,
και το σωστό πίσω μπορεί να συνεχίσει την επεξεργασία, θα πρέπει να διατηρηθεί η αστοχία του εξοπλισμού ή το ατύχημα
την πρώτη σκηνή, για τη διευκόλυνση των εργαστηρίων και της δυναμικής, το αρμόδιο προσωπικό για την ανάλυση του λόγου, Πριν φύγετε από την εργασία, πρέπει να συμπληρώσετε προσεκτικά τη φόρμα εγγραφής παράδοσης. Οποιαδήποτε ρύθμιση συντεταγμένων, αντικατάσταση λαβής εργαλείου, ρύθμιση εργαλείων, εξοπλισμός
αστοχία, ατύχημα και εντοπισμός σφαλμάτων κατά την υπηρεσία πρέπει να καταγράφονται στο αρχείο παράδοσης.
4. Φροντίδα και Συντήρηση
4.1 Περιγραφή ειδών συντήρησης συσκευής
4.1.1 Περιεχόμενα καθημερινής επιθεώρησης/βάρδιας
A. Ελέγξτε ότι οι βίδες σε κάθε μέρος δεν είναι χαλαρές.
Β. Ελέγξτε και επιβεβαιώστε εάν υπάρχει κάποιο εμπόδιο στο τμήμα μετάδοσης και στον πίνακα ολίσθησης κίνησης.
Γ. Ελέγξτε και επιβεβαιώστε εάν ο οριακός διακόπτης και άλλα προστατευτικά μέτρα είναι σε καλή επαφή, ασφαλή και αξιόπιστα.
Δ. Ελέγξτε και επιβεβαιώστε εάν η λίπανση της σχάρας και του πινιόν κάθε περιστρεφόμενου τμήματος και του γραμμικού οδηγού είναι καλή.
E. Χρησιμοποιήστε το κουμπί ώθησης για διερευνητική δοκιμή και η παραγωγή μπορεί να πραγματοποιηθεί μόνο μετά από επιτυχή δοκιμή
4.1.2 Προφυλάξεις κατά τη χρήση της συσκευής
A. Απαγορεύεται αυστηρά το σκούπισμα των ηλεκτρικών εξαρτημάτων με υγρό πανί υαλοκαθαριστήρα ή το πλύσιμο του εξωτερικού του εξοπλισμού με νερό για αποφυγή ηλεκτροπληξίας.
Β. Κατά τη λειτουργία του εξοπλισμού, απαγορεύεται το προσωπικό να εγκαταλείπει τις θέσεις του και απαγορεύεται η στήριξη της πλαϊνής πλάκας και της προστατευτικής πλάκας με ραβδιά.
Γ. Σταματήστε αμέσως την πίστα όταν εντοπιστεί μη φυσιολογικό φαινόμενο, αφήστε κάτω το
προστατευτική πλάκα ή κλείστε το ρεύμα πριν χρησιμοποιήσετε ειδικά εργαλεία (τσιμπιδάκια, γάντζους κ.λπ.) για να καθαρίσετε, μην καθαρίζετε απευθείας με το χέρι.
Δ. Μην αφαιρείτε ή αλλάζετε την προστατευτική συσκευή χωρίς άδεια.
4.2 Πρότυπα συντήρησης του εξοπλισμού
4.2.1 Πρωτογενής συντήρηση: μια κύρια συντήρηση θα πραγματοποιηθεί μετά από 500 ώρες λειτουργίας.
Τα παρακάτω
4.2.1.1. Αποσυναρμολόγηση, καθαρισμός και επισκευή εξαρτημάτων σύμφωνα με τις συνθήκες του εξοπλισμού.4.2.1.2. Προσαρμόστε σωστά το κενό προσαρμογής κάθε τμήματος.
4.2.1.3. Τσόχα καθαρισμού, γραμμή λαδιού, φίλτρο λαδιού. Καθαρίστε τον δρόμο πετρελαίου, τον αγωγό, προσθέστε αρκετό λιπαντικό και γράσο, καλύψτε κάθε είδους ελλείψεις.
4.2.1.4. Και για τους δύο μηχανισμούς ελέγχου του εξοπλισμού, όλα τα είδη σιδήρου και τερματικών διακοπτών είναι ρυθμισμένα ώστε να είναι ευαίσθητα και αξιόπιστα και όλα τα είδη καθαρισμού και επισκευής συσκευής με προστασία από τη σκόνη, αντιτσιπ και συσκευή να είναι πλήρης και εύκολη στη χρήση.
4.2.2 Δευτερεύουσα συντήρηση: μια δευτερεύουσα συντήρηση θα εκτελείται κάθε 2500
ώρες λειτουργίας του εξοπλισμού Το περιεχόμενο έχει ως εξής:
4.2.2.1Εκτός από την παραπάνω συντήρηση επιπέδου 1, μέρος ή όλα τα εξαρτήματα πρέπει να αφαιρούνται, να επιθεωρούνται και να συντηρούνται σύμφωνα με την κατάσταση του εξοπλισμού.
4.2.2.2. Η κατεστραμμένη ακρίβεια θα πρέπει να επισκευαστεί σύμφωνα με το άθικτο πρότυπο ή τις απαιτήσεις της διαδικασίας παραγωγής.
4.2.2.3. Σύμφωνα με την πραγματική κατάσταση, αντικαταστήστε ή επισκευάστε φθαρμένα εξαρτήματα και βάλτε ανταλλακτικά για την επόμενη δευτερεύουσα συντήρηση ή επισκευή και χαρτογραφήστε τα σχέδια των εξαρτημάτων που αλλάζουν εύκολα.
4.2.2.4. Καθαρίστε καλά τη δεξαμενή, αλλάξτε λάδι, αλλάξτε νερό.
4.2.2.5. Το ηλεκτρικό κιβώτιο, τα εξαρτήματα ελέγχου λειτουργίας επιπέδου πίνακα και άλλα
ολοκληρωμένη επισκευή, καθαρισμός και αναδιοργάνωση, για να επιτύχετε τακτοποιημένο, ευαίσθητο, ασφαλές και αξιόπιστο
5.Το αρχείο παραρτήματος
5.1 Περιεχόμενα συντήρησης εξοπλισμού
5.1.1 Καθημερινή επιθεώρηση, καθαρισμός όλων των εξαρτημάτων και οπτικός έλεγχος εάν τα εξαρτήματα έχουν υποστεί ζημιά
| Λίστα |
Στοιχείο επιθεώρησης |
Περιεχόμενο επιθεώρησης |
Χρόνος κύκλου επιθεώρησης |
| 1 |
Ρυθμιστικό ράγας |
Είτε το ρυθμιστικό είναι
λειτουργεί ομαλά και
λειτουργία εργαλείων
ομαλά ή όχι
|
Καθημερινά |
| 2 |
Αλλεπάλληλος
τοποθέτησης
ακρίβεια
|
Είτε δεν υπάρχει
απόκλιση στο
επαναλαμβανόμενη θέση ή
δεν
|
5.1.2 Μηνιαία επιθεώρηση, μηνιαία είδη επιθεώρησης
| Λίστα |
Στοιχείο επιθεώρησης |
Περιεχόμενο επιθεώρησης |
Χρόνος κύκλου
του
επιθεώρηση
|
| 1 |
Καλώδιο |
Εάν ο σύνδεσμος κάθε καλωδίου είναι χαλαρός |
Μηνιαίος
|
| |
|
ή όχι |
|
| 2 |
Σύνδεση εξαρτημάτων και εξαρτημάτων |
Είτε κάθε σύνδεση δεν έχει χαλαρό και ασταθές φαινόμενο είτε όχι |
| 3 |
Γρανάζια και πινιόν |
Εάν η επιφάνεια της σχάρας και του εργαλείου πρέπει να καλύπτεται με στρώση λιπαντικού λαδιού και η επιφάνεια της σχάρας και του εργαλείου δεν πρέπει να είναι λεκέδες και ξένα σώματα ή όχι |
| 4 |
Ράγα συντεχνίας |
Είτε η επιφάνεια του οδηγού είναι απαλλαγμένη από λάδια, βρωμιές και ξένα σώματα είτε όχι |
| 5 |
Ρυθμιστικό ράγας |
Εάν η μπάλα έχει μη φυσιολογικό ήχο όταν κινείται το ρυθμιστικό ή όχι |
5.1.3 Τριμηνιαία επιθεώρηση (κάθε τρεις μήνες ή μετά από αθροιστική διαδρομή 100 χλμ.)
| Λίστα |
Στοιχείο επιθεώρησης |
Περιεχόμενο επιθεώρησης |
Χρόνος κύκλου επιθεώρησης |
| 1 |
γρανάζι |
Είτε υπάρχει λάδι
λίπανση ή όχι
|
κάθε τρεις μήνες ή μετά από σωρευτική
τρέξιμο 100 χλμ
|
| 2 |
Ράγα συντεχνίας |
Είτε υπάρχει λάδι
λίπανση ή όχι
|
| 3 |
Βίδες για στερέωση ρομπότ |
Είτε οι βίδες είναι χαλαρές είτε όχι |
| 4 |
Βίδες για συγκράτηση της κεφαλής της αλυσίδας ρυμούλκησης |
Είτε οι βίδες είναι χαλαρές είτε όχι |
5.1.4 Είδη επιθεώρησης εξαμήνου
| Λίστα |
Στοιχείο επιθεώρησης |
Περιεχόμενο επιθεώρησης |
Χρόνος κύκλου επιθεώρησης |
| 1 |
Βίδες για στερέωση εργαλείων |
Είτε οι βίδες είναι χαλαρές είτε όχι |
Εξάμηνο |
| 2 |
Βίδες για στερέωση σιδηροτροχιάς |
Είτε οι βίδες είναι χαλαρές είτε όχι |
| 3 |
Βίδες για στερέωση μειωτήρα |
Είτε οι βίδες είναι χαλαρές είτε όχι |
| 4 |
Βίδες για τη στερέωση του πώματος θέσης |
Είτε οι βίδες είναι χαλαρές είτε όχι |
Εξάμηνο |
| 5 |
Βίδες για τη στερέωση της πλάκας ποδιού |
Είτε οι βίδες είναι χαλαρές είτε όχι |
Οδηγίες συντήρησης κύριων ανταλλακτικών: ανεφοδιασμός εξαρτημάτων μετάδοσης κίνησης,παρακαλώ να είσαι σίγουρα να
ανεφοδιάστε τη σχάρα, τον εξοπλισμό και τη ράγα οδήγησης μέσα στο προσδιορίζεταιφορά. Αν ο περιβάλλωντο περιβάλλον είναι κακό, μπορεί να είναι carrεξήχθη σύμφωνα με ο πραγματικός κατάσταση. Οάξονας κίνησης, γρανάζι και οδηγόςράγα με αυτόματο ανεφοδιασμός με καύσιμα μονάδα μπορεί να είναι μεταχειρισμένος για αυτόματο ανεφοδιασμό.
| Λίστα |
Ανταλλακτικά ανεφοδιασμού |
λιπαντικό |
Ποσότητα λαδιού |
| 1 |
Γρανάζια και πινιόν |
00# |
Πλήρες εγκεφαλικό επεισόδιο
επένδυση
|
| 2 |
Σιδηρόδρομος συντεχνίας, σιδηρόδρομος
ολισθητής
|
Κατάλληλος
λιπαντικό από το φέρον μέρος της ράγας οδήγησης
|
※° Σημείωση: Πρέπει να αποσυνδεθεί το ρεύμα πριν τον ανεφοδιασμό!
5.1 Περιεχόμενα συντήρησης
Βίντεο εγκατάστασης
ΒΙΝΤΕΟ από το κομμάτι που λειτουργεί
Πληροφορίες συσκευασίας:
Ξύλινο κουτί, μέγεθος και βάρος σύμφωνα με τα πραγματικά εξαρτήματα και σκεφτείτε να χωρέσετε σε δοχείο.
Οι προσαρμοσμένες απαιτήσεις είναι πολύ ευπρόσδεκτες
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
